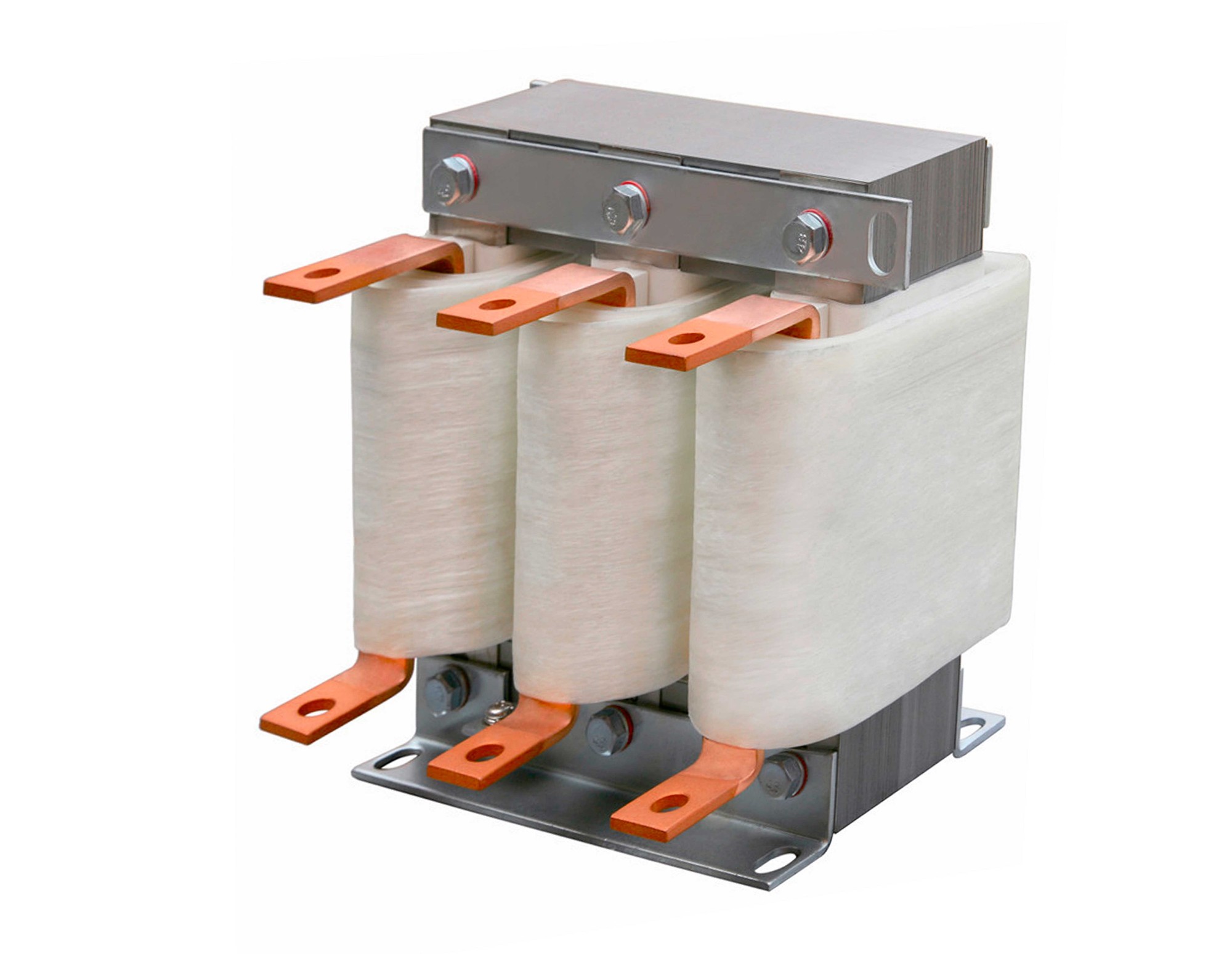

變頻器用出線電抗器
一、用途：
該系列電抗器用于變頻器的進、出端相串聯，作為變頻器的進線電抗器和出線電抗器。變頻器在工作時將產生較大的諧波，以5、7、11、13次為主，如果不加進線電抗器，將大大縮短變頻器及其它設備的使用壽命，諧波干擾嚴重時，會導致設備不能正常運行。加裝進線電抗器后將大大降低各諧波的含量，提高電網的功率因數，保證變頻器及其它負載的安全運行，確保其它設備不受諧波干擾影響；加裝出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減小逆變器中的功率元件的擾動和沖擊。并且該電抗器在負載合閘瞬間能有效地抑制回路涌流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。
二、使用環境條件：
1、海拔高度不超過2000米。
2、運行環境溫度-25℃～+50℃，相對濕度不超過90％。
3、周圍環境應有良好的通風條件，如裝在機柜內，應加裝通風設備。
4、耐溫等級F級（155℃）以上。
三、性能參數：
1、可用于400V、660V、1140V系統。
2、額定工作電流：5A至1600A
3、溫升：鐵芯≤85K，線圈≤95K
4、噪聲：≥65dB
5、三相不平衡率：≥2％
6、抗電強度：鐵芯對繞組3000V/5mA/60S
7、絕緣電阻：DC1000V ≥100MΩ
8、產品執行標準：GB/T 1094.6-2011電力變壓器 第6部分：電抗器
| 產品尺寸表 | ||||||||||
| 電抗器型號 | 適配功率 | 額定電流 | 壓降 | 絕緣等級 | 重量kg | 尺寸/（±5mm） | ||||
| D | DI | W | W1 | H | ||||||
| OCL-5 | 1.5 | 5A | 4% | F、H | 2.3 | 105 | 91 | 84 | 65 | 130 |
| OCL-7 | 2.2 | 7A | 4% | F、H | 2.5 | 105 | 91 | 84 | 65 | 130 |
| OCL-10 | 3.7 | 10A | 4% | F、H | 2.8 | 148 | 95 | 77 | 65 | 159 |
| OCL-15 | 5.5 | 15A | 4% | F、H | 3.9 | 148 | 95 | 77 | 60 | 159 |
| OCL-20 | 7.5 | 20A | 4% | F、H | 4.0 | 148 | 95 | 77 | 60 | 159 |
| OCL-30 | 11 | 30A | 4% | F、H | 5.8 | 148 | 95 | 96 | 76 | 159 |
| OCL-40 | 15 | 40A | 4% | F、H | 8.4 | 182 | 120 | 106 | 80 | 145 |
| OCL-50 | 18.5 | 50A | 4% | F、H | 9.6 | 182 | 120 | 117 | 90 | 145 |
| OCL-60 | 22 | 60A | 4% | F、H | 11.5 | 188 | 120 | 117 | 95 | 156 |
| OCL-80 | 30 | 80A | 4% | F、H | 17.1 | 240 | 182 | 125 | 100 | 215 |
| OCL-90 | 37 | 90A | 4% | F、H | 17.5 | 240 | 182 | 125 | 100 | 215 |
| OCL-120 | 45 | 120A | 4% | F、H | 18.5 | 240 | 182 | 125 | 100 | 215 |
| OCL-150 | 55 | 150A | 4% | F、H | 25.0 | 290 | 214 | 128 | 100 | 234 |
| OCL-200 | 75 | 200A | 4% | F、H | 27.0 | 290 | 214 | 128 | 100 | 234 |
| OCL-250 | 110 | 250A | 4% | F、H | 35.0 | 290 | 214 | 150 | 120 | 234 |
| OCL-290 | 132 | 290A | 4% | F、H | 38.0 | 320 | 243 | 165 | 120 | 265 |
| OCL-330 | 160 | 330A | 4% | F、H | 38.0 | 320 | 243 | 165 | 120 | 265 |
| OCL-400 | 185 | 400A | 4% | F、H | 45.0 | 320 | 243 | 175 | 135 | 265 |
| OCL-490 | 220 | 490A | 4% | F、H | 65.0 | 370 | 265 | 198 | 175 | 335 |
| OCL-530 | 240 | 530A | 4% | F、H | 67.0 | 370 | 265 | 198 | 175 | 335 |
| OCL-600 | 280 | 600A | 4% | F、H | 70.0 | 390 | 265 | 198 | 175 | 335 |
| OCL-660 | 300 | 660A | 4% | F、H | 75.0 | 390 | 265 | 198 | 175 | 335 |
| OCL-800 | 380 | 800A | 4% | F、H | 100.0 | 480 | 320 | 165 | 120 | 420 |
| OCL-1000 | 450 | 1000A | 4% | F、H | 125.0 | 480 | 320 | 175 | 130 | 420 |
| OCL-1250 | 550 | 1250A | 4% | F、H | 185.0 | 540 | 360 | 170 | 125 | 540 |
| OCL-1600 | 630 | 1600A | 4% | F、H | 212.0 | 570 | 410 | 200 | 160 | 540 |
